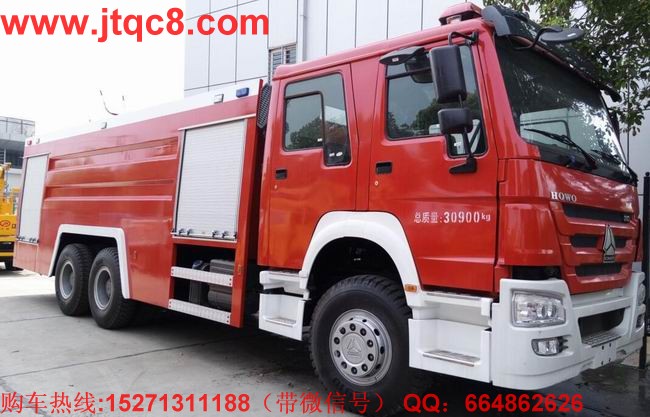

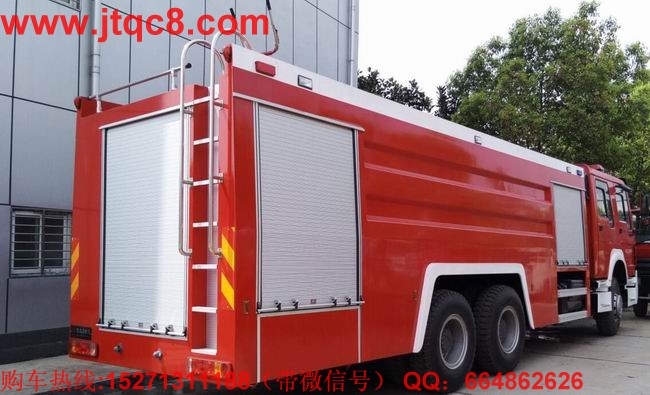

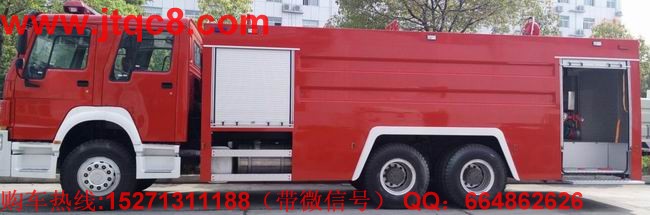

重汽豪沃泡沫消防車（12-16T）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
268 |
|
產品名稱 |
泡沫消防車 |
產品型號 |
JDF5313GXFPM160型泡沫消防車 |
|
總質量(Kg) |
30900 |
罐體容積(m3) |
15.637 |
|
額定載質量(Kg) |
15700 |
外形尺寸 |
10480×2500×3550 |
|
整備質量(Kg) |
14750 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+4 |
載質量利用系數 |
|
|
接近角/離去角(°) |
16/9 |
前懸/后懸 |
1500/2950 |
|
軸數 |
3 |
軸距 |
4600+1350,4575+1400 |
|
軸荷(Kg) |
6370/24530(并裝雙軸) |
最高車速(Km/h) |
80 |
|
其它 |
后伸:80毫米;罐體總?cè)莘e為15.637立方米;水罐載液量為12500kg;罐體容積:12.5立方米;罐體尺寸(長×寬×高):4210×2150×1450(毫米);B類泡沫罐載液量為3200kg;罐體容積:3.137立方米;罐體尺寸(長×寬×高):1055×2150×1450(毫米);消防員按75千克/人計算;ABS型號及廠家:4460046300/威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:480mm. |
|
【底盤技術參數】 |
|
底盤型號 |
ZZ5347N4647D1 |
底盤名稱 |
特種作業車底盤 |
|
商標名稱 |
豪沃牌 |
生產企業 |
中國重汽集團濟南卡車股份有限公司 |
|
外形尺寸 |
9895×2496×3125 |
輪胎數 |
10 |
|
接近角/離去角(°) |
16/19 |
輪胎規格 |
12.00-20,12.00R20,315/80R22.5 |
|
鋼板彈簧片數 |
10/-,10/12 |
前輪距 |
2022 |
|
燃料種類 |
柴油 |
后輪距 |
1830/1830 |
|
排放標準 |
GB17691-2005國Ⅳ,GB3847-2005 |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D10.30-40 |
中國重型汽車集團有限公司 |
9726 |
221 |
液罐（外露式）
裝載量：水12000-16000kg
材質：水罐部分為優質碳鋼板
板厚：底板、前封板、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm
內部結構：焊接式，內設縱橫防蕩板，網格式結構，格間留有人孔，符合國家標準。
該車采用重汽豪沃國四底盤，車輛設計精巧，外型美觀大氣，線條流暢，整體式框架結構；
機動性能強，環保性能好，人性化設計，器材布置合理，取用方便；
消防泵型號:CB10/60型,流量:60L/S ,壓力:1.0MPa 引水時間：≤50s（吸深7m時）
消防炮型號:PS50水炮 流量：50L/S 壓力：1.0～1.2MPa 射 程：水≥60m
回轉角度：水平360°，俯仰-15°～80°
專用部分由液罐、泵室、器材箱、動力輸出及傳動系統、管路系統、電氣系統組成；
采用雙排整體式結構，視野開闊，消防車可在行進中滅火，射程遠，滅火戰斗力強。
|
